Clocker - Innowacyjny czytnik RCP

Seria czytników RFID Clocker została zaprojektowana jako odpowiedź na coraz większe potrzeby w zakresie bezpieczeństwa, elastyczności i prostoty integracji z istniejącymi systemami. Projekt powstał w oparciu o wieloletnie doświadczenia oraz uwagi i oczekiwania naszych klientów, z myślą o nadchodzących wyzwaniach technologicznych.

Oferowany w 3 wersjach obudowy Clocker idealnie nadaje się do zastosowań w branżach takich jak przemysł, usługi, handel i logistyka. Dzięki wszechstronnej funkcjonalności urządzenie sprawdzi się jako narzędzie logowania dostępu do maszyn, kontroler dostępu do pomieszczeń (np. magazynów), element systemu lojalnościowego czy, a może przede wszystkim, rejestrator czasu pracy.

Kluczowe funkcje:

• Bezpieczeństwo dostępu: w zależności od wybranej wersji obsługuje standardy 125 kHz Unique/Hitag 1/2/S, 13,56 MHz Mifare/ICODE/iClass (tylko CSN) oraz  iClass SEOS
• Bezpieczeństwo danych: Wsparcie dla TLS 1.3 zapewnia pełne szyfrowanie komunikacji sieciowej.
• Wygoda użytkowania: Wersja Clocker HF pozwala na wykorzystanie smartfonów z NFC jako karty dostępu.
• Łatwa konfiguracja: Wbudowana strona Web umożliwia konfigurację bez konieczności instalowania dodatkowego oprogramowania.

Cechy fizyczne

Czytnik jest dostępny w 3 wariantach obudowy:

• CL-10 standard
• CL-20 z klawiszami Wejście/Wyjście oraz klawiszem zmiany trybu (Służbowe/Prywatne)

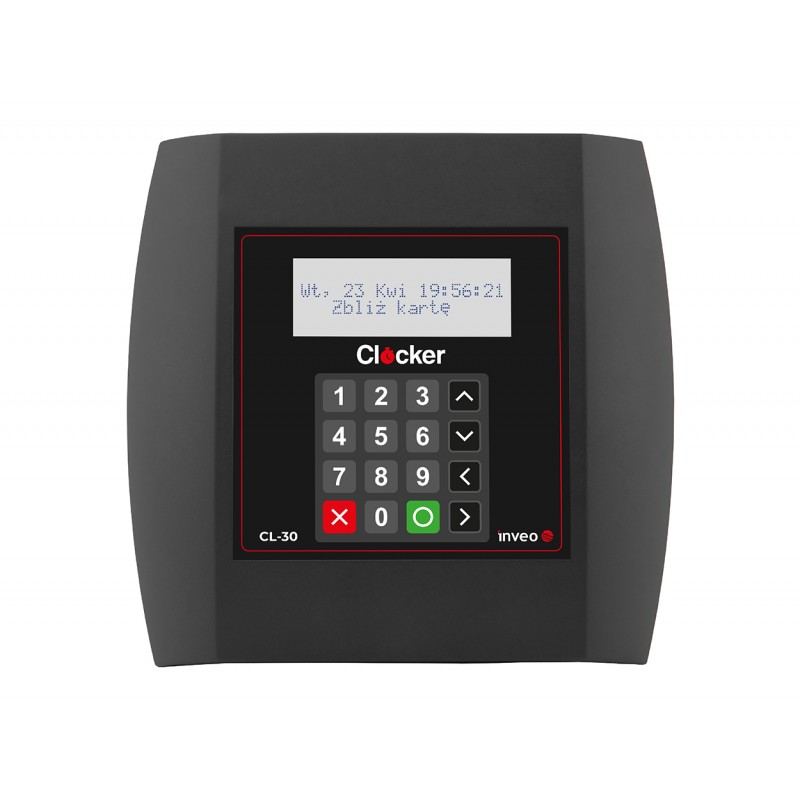

• CL-30 z klawiaturą numeryczną

Standardowy interfejs LAN 10/100Mbit może być rozszerzony o moduł komunikacji bezprzewodowej Wifi.

Zasilanie może być dostarczone przez sieć LAN przez PoE zgodne z IEEE802.3af lub przez zasilacz 12-24VDC.
Do dyspozycji są 2 wejścia zwierne, które np. mogą sterować otwarciem rygla oraz 2 wyjścia, które mogą sterować np. elektrozaczepem lub podawać sygnał do maszyny.

Ekran LCD 4x20 zapewnia czytelne komunikaty dla użytkowników urządzenia.

Praca samodzielna

Czytnik może pracować jako urządzenie samodzielne - bez komunikacji z serwerem, czy sterownikiem PLC.

Wbudowana pamięć pomieści dane 5000 użytkowników oraz 30000 rekordów zdarzeń.

Wprowadzanie użytkowników może być przeprowadzone przez wbudowaną stronę Web lub zewnętrzne aplikacje - np. połączone z istniejącym systemem dostępu.
Czytnik można dostosować do wymagań każdej aplikacji przez personalizowane akcje dla każdego ze zdarzeń.
Można ustawić dowolne zachowanie wyjść, treści LCD, sygnalizatora dźwiękowego oraz zapisu do pamięci.

Integracja z PLC

Urządzenie można w łatwy sposób zintegrować ze sterownikami Siemens serii S7 z wykorzystaniem S7 Communication (PUT/GET) oraz ze sterownikami Mitsubishi używając protokołów MC/SLMP.
Wystarczy pobrać przygotowane przez nas pliki i zaimportować je do TIA Portal/GXWorks (integracja przebiega analogicznie jak w popularnych systemach SCADA/HMI).
Programista otrzymuje gotowe bloki zmiennych do kontroli czytnika RFID, które może wykorzystać w swojej aplikacji.
Link do zakupu licencji PLC: Licencja PLC
Przykładowe projekty PLC wraz z przewodnikiem można znaleźć na naszym blogu:

Siemens:

Wprowadzenie:

https://inveo.com.pl/integracja-plc-siemens-s71200-s71500-z-czytnikiem-rfid-inveo-boxid/

Tworzenie aplikacji:

https://inveo.com.pl/tworzenie-aplikacji-integracja-siemens-s7-z-czytnikiem-inveo-boxid/

Mitsubishi:

Wprowadzenie:

https://inveo.com.pl/integracja-plc-mitsubishi-fx5-q-z-czytnikiem-rfid-inveo-boxid-clocker-protokoly-mc-oraz-slmp/

Tworzenie apliakcji:

https://inveo.com.pl/tworzenie-aplikacji-integracja-mitsubishi-fx-z-czytnikiem-inveo-boxid-clocker/

https://inveo.com.pl/tworzenie-aplikacji-integracja-mitsubishi-q-z-czytnikiem-inveo-boxid-clocker/

Modbus

Dla zaznajomionych z protokołem Modbus, urządzenie oferuje Modbus RTU (przez wbudowany port RS485) lub Modbus TCP.

Integracja z systemami IT

Wbudowane protokoły sieciowe oferują szerokie możliwości sterowania pracą czytnika przez zewnętrzne aplikacje.

HTTP/HTTPS Client

Urządzenie wysyła każde przyłożenie karty na serwer. W odpowiedzi serwer może zwrócić instrukcje jakie ma wykonać czytnik.
Najprostszym zastosowaniem jest taki scenariusz:

• Przykładamy kartę do czytnika, czytnik wydaje krótki dźwięk i wysyła żądanie HTTP do serwera.
• Serwer sprawdza, czy numer karty może być autoryzowany i zwraca dane z informacją o załączeniu (lub nie) wyjścia, treścią do wyświetlania na LCD, emisji dźwięku itp.

Udostępniamy przykładowe programy w PHP i NodeJS.

W razie niedostępności serwera, urządzenie może przejść w tryb samodzielny i działać wg danych z wbudowanej bazy użytkowników.

Synchronizacja bazy użytkowników może odbywać się samoczynnie. Czytnik potrafi co określony czas łączyć się do serwera, a serwer może mu zwrócić nową bazę użytkowników.

MQTT/MQTTS

Clocker wspiera ten bardzo popularny protokół stworzony dla IoT. Urządzenie może wysyłać i odbierać dane podobnie jak w protokole HTTP.

E-mail

Dla zastosowań gdzie wystarczy praca samodzielna czytnika, jest możliwość cyklicznego wysyłania na podany adres e-mail wiadomości w plikiem CSV (obsługiwanym przez np. Excel lub LibreOffice) w którym otrzymujemy dane z historią użytkowników.

Brakuje funkcjonalności?

Wbudowany interpreter języka LUA, umożliwia pisanie własnych skryptów obsługi odczytu danych z kart i wykonywania zaawansowanych poleceń.
Dla specjalnych zastosowań jest możliwość zmiany oprogramowania przez naszych programistów.
