Bus Expander

72,00 zł

Adapter BUS EXPANDER pełni funkcję rozdzielacza, umożliwiając podłączenie licznych czujników do różnych urządzeń, takich jak IQIO, Hero Web Sensor czy DAXI.

Ilość
Dostępny

Adapter BUS EXPANDER został zaprojektowany, aby służyć jako rozdzielacz, który pozwala na podłączenie wielu czujników do urządzeń takich jak IQIO, Hero Web Sensor czy DAXI. Ułatwia tym samym rozszerzenie możliwości podłączenia różnych sensorów do jednego urządzenia. Aby skorzystać z jego funkcji, wystarczy podłączyć BUS EXPANDER bezpośrednio do wybranego urządzenia, a następnie dołączyć do niego potrzebne czujniki.



Wykorzystanie BUS EXPANDERA w instalacji z Hero Web Sensor

BUS EXPANDER z urządzeniem Hero Web Sensor należy połączyć za pomocą kabla dwużyłowego do dowolnego wejścia 1-WIRE. Należy podpiąć czujniki za pomocą kabla dwużyłowego, lub złącza RJ12. Należy pamiętać, że urządzenie Hero Web Sensor obsługuje maksymalnie 4 czujniki.

Schemat podłączeń BUS EXPANDER do urządzenia Hero Web Sensor



Wykorzystanie BUS EXPANDERA w instalacji z IQIO

BUS EXPANDER z urządzeniem IQIO należy połączyć za pomocą kabla trójżyłowego do dowolnego wejścia 1-WIRE. Należy podpiąć czujniki za pomocą kabla trójżyłowego, lub złącza RJ12. Należy pamiętać, że urządzenie IQIO obsługuje maksymalnie 6 czujników.

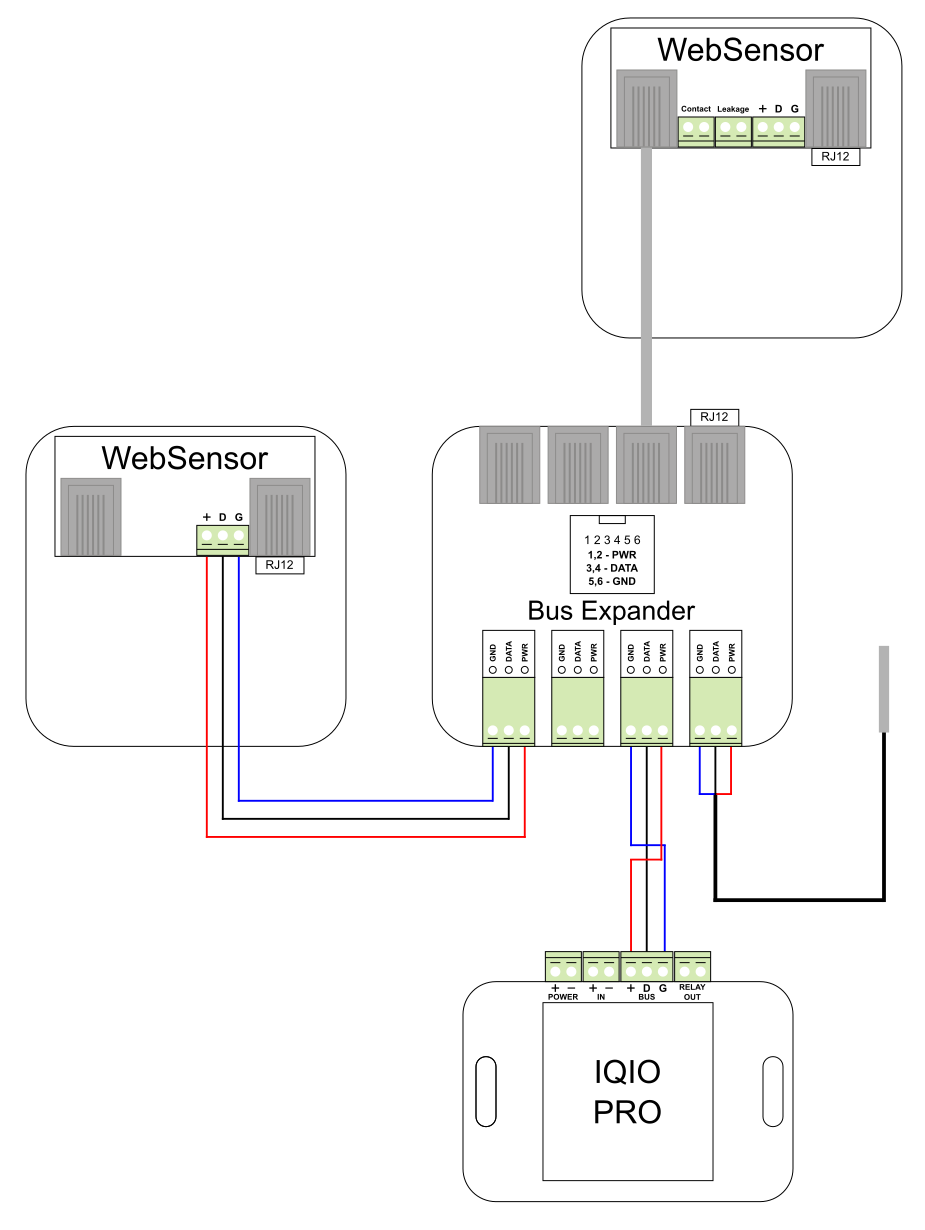

Schemat podłączeń BUS EXPANDER do urządzenia IQIO

 Instrukcja obsługi Bus Expander
